QoS功效先容

QoS（Quality of Service，，，，，服务质量）能够知足用户对差别应用差别服务质量的要求。。。。。凭证用户的要求分派和调理资源，，，，，对差别的报文提供差别的服务质量。。。。。

在古板的IP网络中，，，，，装备对所有的报文都接纳等同看待方法，，，，，凭证报文抵达的时间先后，，，，，先入先出的排队战略（FIFO）处置惩罚，，，，，尽最大的起劲（Best-Effort）将报文传送到目的地。。。。。当网络带宽充裕的时间，，，，，所有的报文都获得了较好的处置惩罚；；；；；而当网络爆发拥塞的时间，，，，，所有的报文都有可能被扬弃。。。。。

QoS针对某种类别的报文，，，，，可以为它付与某个级别的传输优先级，，，，，标识它的相对主要性，，，，，并使用装备所提供的种种优先级转发战略、拥塞阻止等机制为这些报文提供特殊的传输服务。。。。。对实时性强且主要的报文优先处置惩罚；；；；；关于实时性不强的普转达文，，，，，提供较低的处置惩罚优先级，，，，，网络拥塞时甚至扬弃。。。。。

QoS增添了网络性能的可预知性，，，，，并能够有用地分派网络带宽，，，，，越发合理地使用网络资源。。。。。

典范设置举例

1 设置接口限速和优先级重标记

1. 组网需求

某学校为了知足正常的教学营业需要，，，，，要求知足以下四点需求：

l 限制学校会见Internet的流量为100Mbps，，，，，扬弃凌驾限制的报文。。。。。

l 限制宿舍楼的出口流量为50Mbps，，，，，扬弃凌驾限制的报文。。。。。

l 限制实验楼发出DSCP优先级为7的报文的速率为20Mbps，，，，，将速率凌驾20M的此类报文扬弃。。。。。

l 限制教学楼的出口流量为30Mbps，，，，，扬弃凌驾限制的报文。。。。。

说明

某学校通过Device A的G0/24上联Internet，，，，，Device A的G0/1、G0/2和G0/3划分下联的教学楼(192.168.194.2~253/24)、实验楼(192.168.195.2~253/24)和宿舍楼(192.168.196.2~253/24)。。。。。

2. 组网图

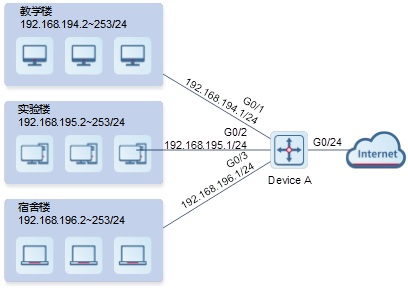

图1-6 接口限速和优先级重标记应用场景

3. 设置要点

(1) 关于出口会见Internet，，，，，在Device A接口G0/24上设置接口的出口流量限制，，，，，带脱期制为每秒102400KBits，，，，，突发流量限制为每秒256Kbytes。。。。。

(2) 关于宿舍楼，，，，，在Device A接口G0/3上设置接口的入口流量限制，，，，，带脱期制为每秒51200KBits，，，，，突发流量限制为每秒256Kbytes。。。。。

(3) 关于教学楼，，，，，在Device A接口G0/1上设置接口的入口流量限制，，，，，带脱期制为每秒30720KBits，，，，，突发流量限制为每秒256Kbytes。。。。。

(4) 关于实验楼，，，，，建设类cmap_dscp7匹配DSCP优先级7，，，，，建设战略pmap_shiyan，，，，，关联cmap_dscp7，，，，，绑定盛行为，，，，，将速率凌驾20M的报文的DSCP值改为16；；；；；将pmap_shiyan应用在接口G0/2上，，，，，并设置接口信托DSCP。。。。。

4. 设置办法

(1) 设置接口IP地点（略）。。。。。

(2) 设置接口限速。。。。。

# 关于出口会见Internet，，，，，在接口G0/24上设置接口的出口流量限制。。。。。

DeviceA> enable

DeviceA# configure terminal

DeviceA(config)# interface gigabitethernet 0/24

DeviceA(config-if-GigabitEthernet 0/24# rate-limit output 102400 256

DeviceA(config-if-GigabitEthernet 0/24)# exit

# 关于宿舍楼，，，，，在接口G0/3上设置接口的入口流量限制。。。。。

DeviceA(config)# interface gigabitethernet 0/3

DeviceA(config-if-GigabitEthernet 0/3# rate-limit input 51200 256

DeviceA(config-if-GigabitEthernet 0/3)# exit

# 关于教学楼，，，，，在接口G0/1上设置接口的入口流量限制。。。。。

DeviceA(config)# interface gigabitethernet 0/1

DeviceA(config-if-GigabitEthernet 0/1# rate-limit input 30720 256

DeviceA(config-if-GigabitEthernet 0/1)# exit

(3) 设置流分类。。。。。

# 关于实验楼，，，，，设置类，，，，，盛行为和战略。。。。。

DeviceA(config)# class-map cmap_dscp7

DeviceA(config-cmap)# match ip dscp 7

DeviceA(config-cmap)# exit

DeviceA(config)# policy-map pmap_shiyan

DeviceA(config-pmap)# class cmap_dscp7

DeviceA(config-pmap-c)# police 20480 128 exceed-action drop

DeviceA(config-pmap-c)# exit

DeviceA(config-pmap)# exit

# 将战略应用到接口，，，，，并设置接口信托DSCP。。。。。

DeviceA(config)# interface gigabitethernet 0/2

DeviceA(config-if-GigabitEthernet 0/2# service-policy input pmap_shiyan

DeviceA(config-if-GigabitEthernet 0/2)# mls qos trust dscp

DeviceA(config-if-GigabitEthernet 0/2)# exit

5. 验证设置效果

# 检查接口限速设置是否乐成。。。。。

DeviceA# show mls qos rate-limit

Interface: GigabitEthernet 0/1

　rate limit input Kbps = 30720 burst = 256

Interface: GigabitEthernet 0/3

　rate limit input Kbps = 51200 burst = 256

Interface: GigabitEthernet 0/24

　rate limit output Kbps = 102400 burst = 256

# 检查类是否建设乐成。。。。。

DeviceA# show class-map cmap_dscp7

Class Map cmap_dscp7

　 Match ip dscp 7

# 检查战略是否建设乐成。。。。。

DeviceA# show policy-map pmap_shiyan

Policy Map pmap_shiyan

　　Class cmap_dscp7

　　　police 20480 128 exceed-action dscp 16

# 检查战略是否乐成应用在接口上。。。。。

DeviceA# show mls qos interface gigabitethernet 0/2

Interface: GigabitEthernet 0/2

Ratelimit input:

Ratelimit output:

Attached input　policy-map: pmap_shiyan

Attached output policy-map:

Default trust: dscp

Default cos: 0

6. 设置文件

Device A的设置文件

hostname DeviceA

!

class-map cmap_dscp7

match ip dscp 7

!

policy-map pmap_shiyan

class cmap_dscp7

　police 20480 128 exceed-action drop

!

interface GigabitEthernet 0/1

ip add 192.168.194.1 255.255.255.0

rate-limit input 30720 256

!

interface GigabitEthernet 0/2

ip add 192.168.195.1 255.255.255.0

service-policy input pmap_shiyan

mls qos trust dscp

!

interface GigabitEthernet 0/3

ip add 192.168.196.1 255.255.255.0

rate-limit input 51200 256

!

interface GigabitEthernet 0/24

rate-limit output 102400 256

!

2 设置行列调理和拥塞阻止

1. 组网需求

设置优先级重标记和行列调理，，，，，实现下述需求：

l 当研发部和市场部会见服务器时，，，，，服务器报文的优先级为：邮件服务器>文件服务器>人为盘问服务器。。。。。

l 无论人事治理部会见Internet或会见服务器，，，，，Device A都优先处置惩罚。。。。。

l Device A在运行历程中，，，，，时常发明网络拥塞。。。。。为了包管营业顺遂运转，，，，，要求使用WRR行列调理，，，，，对研发部和市场部会见邮件数据库、会见文件数据库、会见人为盘问数据库的IP数据报凭证6：2：1的比例来调理。。。。。

说明

研发部(192.168.45.2~253/24)、市场部(192.168.46.2~253/24)和人事治理部(192.168.47.2~253/24)划分接入Device A的接口G0/1、G0/2和G0/3；；；；；人为盘问服务器(192.168.10.2/24)、邮件服务器(192.168.10.3/24)和文件服务器(192.168.10.4/24)毗连在Device A的接口G0/23。。。。。

2. 组网图

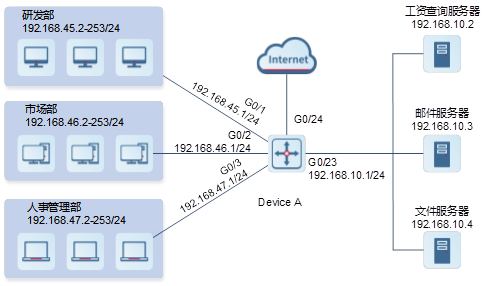

图1-7 行列调理和拥塞阻止应用场景

3. 设置要点

(1) 在Device A上建设会见种种服务器的ACL，，，，，并建设类匹配这些ACL。。。。。

(2) 建设战略，，，，，关联各个类，，，，，为会见种种服务器的报文重新指定802.1p。。。。。会见邮件服务器的报文重新指定802.1p为4，，，，，会见文件服务器的报文重新指定802.1p为3，，，，，会见人为盘问服务器的报文重新制订802.1p为2。。。。。并将其关联到研发部和市场部的入口上，，，，，设置接口信托802.1p。。。。。

(3) 设置人事治理部接口的802.1p为最高优先级7，，，，，优先包管人事部发出的报文。。。。。

(4) 设置行列的输出调理战略为WRR，，，，，轮转权重为1:1:1:2:6:1:1:0，，，，，即对人事治理部报文实验SP调理，，，，，对研发部与市场部会见邮件数据库、文件数据库、人为盘问数据库的报文凭证6：2：1的比例来调理。。。。。

(5) 开启WRED功效。。。。。

(6) 设置接口G0/2行列2的低门限为10 20。。。。。

(7) 设置接口G0/2行列2的高门限为60 90。。。。。

(8) 设置接口G0/2行列2的最大扬弃概率60 80。。。。。

4. 设置办法

(1) 在Device A上设置会见种种服务器的ACL和对应规则。。。。。

# 设置会见人为盘问服务器的ACL和对应规则。。。。。

DeviceA> enable

DeviceA# configure terminal

DeviceA(config)# ip access-list extended salary

DeviceA(config-ext-nacl)# permit ip any host 192.168.10.2

DeviceA(config-ext-nacl)# exit

# 设置会见邮件服务器的ACL和对应规则。。。。。

DeviceA(config)# ip access-list extended mail

DeviceA(config-ext-nacl)# permit ip any host 192.168.10.3

DeviceA(config-ext-nacl)# exit

# 设置会见文件服务器的ACL和对应规则。。。。。

DeviceA(config)# ip access-list extended file

DeviceA(config-ext-nacl)# permit ip any host 192.168.10.4

DeviceA(config-ext-nacl)# exit

(2) 在Device A上设置类。。。。。

# 将类salary和允许会见人为盘问服务器的ACL规则关联起来。。。。。

DeviceA(config)# class-map salary

DeviceA(config-cmap)# match access-group salary

DeviceA(config-cmap)# exit

# 将类mail和允许会见邮件服务器的ACL规则关联起来。。。。。

DeviceA(config)# class-map mail

DeviceA(config-cmap)# match access-group mail

DeviceA(config-cmap)# exit

# 将类file和允许会见文件服务器的ACL规则关联起来。。。。。

DeviceA(config)# class-map file

DeviceA(config-cmap)# match access-group file

DeviceA(config-cmap)# exit

(3) 在Device A上设置战略。。。。。

# 设置会见服务器的战略toserver。。。。。

DeviceA(config)# policy-map toserver

DeviceA(config-pmap)#

# 将类salary和对应的盛行为关联起来。。。。。

DeviceA(config-pmap)# class salary

DeviceA(config-pmap-c)# set cos 2

DeviceA(config-pmap-c)# exit

# 将类mail和对应的盛行为关联起来。。。。。

DeviceA(config-pmap)# class mail

DeviceA(config-pmap-c)# set cos 4

DeviceA(config-pmap-c)# exit

# 将类file和对应的盛行为关联起来。。。。。

DeviceA(config-pmap)# class file

DeviceA(config-pmap-c)# set cos 3

DeviceA(config-pmap-c)# exit

DeviceA(config-cmap)# exit

(4) 在Device A上应用战略。。。。。

# 在接入研发部的接口上应用战略。。。。。

DeviceA(config)# interface gigabitethernet 0/1

DeviceA(config-if-GigabitEthernet 0/1)# service-policy input toserver

DeviceA(config-if-GigabitEthernet 0/1)# mls qos trust cos

DeviceA(config-if-GigabitEthernet 0/1)# exit

# 在接入市场部的接口上应用战略。。。。。

DeviceA(config)# interface gigabitethernet 0/2

DeviceA(config-if-GigabitEthernet 0/2)# service-policy input toserver

DeviceA(config-if-GigabitEthernet 0/2)# mls qos trust cos

DeviceA(config-if-GigabitEthernet 0/2)# exit

(5) 在Device A上设置接口的802.1p。。。。。

# 设置人事治理部接口的802.1p为最高优先级。。。。。

DeviceA(config)# interface gigabitethernet 0/3

DeviceA(config-if-GigabitEthernet 0/3)# mls qos cos 7

DeviceA(config-if-GigabitEthernet 0/3)# exit

(6) 在Device A上设置行列的输出调理战略。。。。。

# 设置行列的输出调理战略为WRR。。。。。

DeviceA(config)# wrr-queue bandwidth 1 1 1 2 6 1 1 0

DeviceA(config)# mls qos scheduler wrr

(7) 在Device A上设置拥塞阻止。。。。。

# 开启WRED功效。。。。。

DeviceA(config)# queueing wred

# 设置崎岖门限和最大扬弃概率。。。。。

DeviceA(config)# interface gigabitethernet 0/2

DeviceA(config-if-GigabitEthernet 0/2)# wrr-queue random-detect min-threshold 2 10 20

DeviceA(config-if-GigabitEthernet 0/2)# wrr-queue random-detect max-threshold 2 60 90

DeviceA(config-if-GigabitEthernet 0/2)# wrr-queue random-detect probability 2 60 80

# 设置内部服务种别与门限的映射。。。。。

DeviceA(config-if-GigabitEthernet 0/2)# wrr-queue cos-map 2 0 1 2 3

DeviceA(config-if-GigabitEthernet 0/2)# exit

5. 验证设置效果

# 检查ACL是否建设乐成。。。。。

DeviceA# show access-lists

ip access-list extended file

10 permit ip any host 192.168.10.4

ip access-list extended mail

10 permit ip any host 192.168.10.3

ip access-list extended salary

10 permit ip any host 192.168.10.2

# 检查类是否乐成关联ACL。。。。。

DeviceA# show class-map

Class Map salary

　 Match access-group salary

Class Map mail

　 Match access-group mail

Class Map file

　 Match access-group file

# 检查战略是否建设乐成，，，，，类与盛行为是否绑定乐成。。。。。

DeviceA# show policy-map

Policy Map toserver

　　Class mail

　　　set cos 4

　　Class file

　　　set cos 3

　　Class salary

　　　set cos 2

# 检查战略是否乐成应用在接口GigabitEthernet 0/1上。。。。。

DeviceA# show mls qos interface gigabitethernet 0/1

Interface: GigabitEthernet 0/1

Ratelimit input:

Ratelimit output:

Attached input　policy-map: toserver

Attached output policy-map:

Default trust: cos

Default cos: 0

# 检查战略是否乐成应用在接口GigabitEthernet 0/2上。。。。。

DeviceA# show mls qos interface gigabitethernet 0/2

Interface: GigabitEthernet 0/2

Ratelimit input:

Ratelimit output:

Attached input　policy-map: toserver

Attached output policy-map:

Default trust: cos

Default cos: 0

# 检查战略是否乐成应用在接口GigabitEthernet 0/3上。。。。。

DeviceA# show mls qos interface gigabitethernet 0/3

Interface: GigabitEthernet 0/3

Ratelimit input:

Ratelimit output:

Attached input　policy-map:

Attached output policy-map:

Default trust: none

Default cos: 7

# 检查接口的802.1p是否设置乐成，，，，，调理战略与轮转权重是否设置乐成。。。。。

DeviceA# show mls qos queueing

Cos-queue map:

cos qid

--- ---

0　 1

1　 2

2　 3

3　 4

4　 5

5　 6

6　 7

7　 8

wrr bandwidth weights:

qid weights

--- -------

1　 1

2　 1

3　 1

4　 2

5　 6

6　 1

7　 1

8　 0

drr bandwidth weights:

qid weights

--- -------

1　 1

2　 1

3　 1

4　 1

5　 1

6　 1

7　 1

8　 1

wfq bandwidth weights:

qid weights

--- -------

1　 1

2　 1

3　 1

4　 1

5　 1

6　 1

7　 1

8　 1

6. 设置文件

Device A的设置文件

hostname DeviceA

!

wrr-queue bandwidth 1 1 1 2 6 1 1 0

queueing wred

wrr-queue cos-map 2 0 1 2 3

!

class-map salary

match access-group salary

class-map mail

match access-group mail

class-map file

match access-group file

!

policy-map toserver

class salary

　set cos 2

class mail

　set cos 4

class file

　set cos 3

!

interface GigabitEthernet 0/1

ip add 192.168.45.1 255.255.255.0

service-policy input toserver

mls qos trust cos

!

interface GigabitEthernet 0/2

ip add 192.168.46.1 255.255.255.0

wrr-queue random-detect min-threshold 2 10 20

service-policy input toserver

mls qos trust cos

!

interface GigabitEthernet 0/3

ip add 192.168.47.1 255.255.255.0

mls qos cos 7

!
