首页 >服务与支持 >常见问题 >M-LAG是什么，，，，，，怎样设置？？？？？？？？

M-LAG是什么，，，，，，怎样设置？？？？？？？？

宣布时间：2023-03-24

点击量：10115

M-LAG功效先容

M-LAG（Multichassis Link Aggregation Group，，，，，，跨装备链路聚合）是一种跨装备链路聚合手艺，，，，，，它由两台支持链路聚合的装备组成双活系统，，，，，，等效于一台装备，，，，，，该等效装备和下联装备之间可以通过聚合口互联。。。。。。安排M-LAG可以将链路可靠性提高到装备级，，，，，，以知足高可用性场景的需求。。。。。。

基本看法

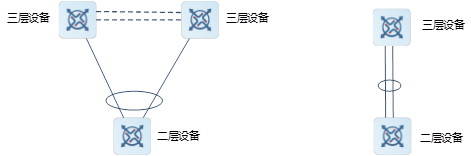

图1-1 M-LAG示意图

M-LAG组网示意图如图1-1所示。。。。。。类似的手艺尚有VSU（Virtual Switching Unit，，，，，，虚机交流单位）装备虚拟化手艺，，，，，，同样是将多台装备虚拟成一台装备。。。。。。相比于VSU组网，，，，，，M-LAG有以下优势：

l 去堆叠化，，，，，，仅做二层虚拟化，，，，，，两台装备仍然是自力装备，，，，，，降低安排难度，，，，，，同时也阻止了装备堆叠带来的误差（如主装备软件故障可能导致两台装备都不可用）。。。。。。

l 装备可自力升级，，，，，，升级不影响另外一台装备的正常事情。。。。。。

1. 域编号

域编号（Domain ID）是M-LAG系统的唯一标识符，，，，，，用来区分差别的M-LAG。。。。。。两台装备的Domain ID相同，，，，，，才华组成M-LAG系统。。。。。。现在一台装备只支持设置一个域，，，，，，一个域内只支持两台装备。。。。。。

2. 虚拟AP组

M-LAG两台装备上，，，，，，与统一接入装备毗连的一对聚合接口，，，，，，组成虚拟AP组（也称为VAP），，，，，，用于接入装备双归接入，，，，，，差别接入装备接入差别的虚拟组。。。。。。虚拟组内只支持二层聚合接口。。。。。。

虚拟组的两个聚合接口在开启LACP（Link Aggregation Control Protocol，，，，，，链路汇聚控制协议）时，，，，，，LACP协商时使用相同的LACP系统ID和系统优先级，，，，，，关于接入装备的上联装备，，，，，，M-LAG双装备逻辑上就是统一台装备。。。。。。

说明

虚拟AP组内只支持二层聚合接口。。。。。。

3. Peer Link链路

M-LAG两台装备间的链路称为Peer Link链路，，，，，，用于同步数据及传输部分流量。。。。。。Peer Link链路两头直连的接口称为Peer Link接口，，，，，，Peer Link接口必需设置为二层聚合接口。。。。。。为了增添Peer Link链路的可靠性，，，，，，建议Peer Link安排多条物理链路。。。。。。

为增强M-LAG装备间数据传输的可靠性，，，，，，同步数据使用TCP传输，，，，，，需要在Peer Link链路之上设置一个SVI口，，，，，，并设置M-LAG主从装备间三层可达，，，，，，用于装备间同步数据。。。。。。

4. 装备角色

M-LAG两台装备在正常运行时会协商出主/备角色，，，，，，正常情形下，，，，，，主装备和备装备同时加入转发，，，，，，并没有差别；；；；；；；；当故障爆发后，，，，，，主装备和从装备的行为有所差别。。。。。。好比Peer Link链路故障，，，，，，两台装备虚拟AP组断裂，，，，，，需要将备角色的装备营业口关闭，，，，，，强制切换流到主装备，，，，，，以阻止接入装备转发异常。。。。。。

5. VAP成员接口

加入虚拟AP组的AP接口称为VAP成员口接口，，，，，，用于毗毗邻入装备的聚合口。。。。。。为了增强可靠性，，，，，，建议使用LACP协议。。。。。。

6. 双主检测链路

双主检测链路是一条三层通路，，，，，，用于Peer Link链路故障时检测M-LAG装备的双主状态。。。。。。为包管检测的实时性，，，，，，双主检测链路不加入任何转发，，，，，，建议单独设置一条三层可达的链路作为双主检测链路（好比两台装备治理口直连）。。。。。。

7. 心跳坚持时间

当Peer Link链路故障时，，，，，，装备会启动心跳坚持准时器，，，，，，期待双主检测链路上�；；；；；；；；罨票ㄎ耐５�，，，，，，在准时器到期后，，，，，，才最先双主检测，，，，，，避免由于报文延迟造成过失检测。。。。。。

8. 域协商超时时间

M-LAG两台装备的VAP组使用相同的LACP系统ID和系统优先级，，，，，，装备刚启动的时间，，，，，，需要等M-LAG协商乐成，，，，，，获取到LACP系统ID和系统优先级后，，，，，，VAP成员谈锋气最先LACP协商。。。。。。但若是对端装备下电了，，，，，，则会一直无法协商乐成，，，，，，造成外地VAP成员口无法正常事情。。。。。。因此需设定一个协商超时时间，，，，，，超时时间到期后，，，，，，以为处于单机事情状态，，，，，，则直接使用本装备的LACP系统ID和系统优先级举行LACP协商。。。。。。

9. 快速收敛模式

快速收敛模式是指单向隔离且不阻断单播报文。。。。。。当VAP成员口故障恢复时，，，，，，接口上的MAC表项出口会从Peer Link口切换到VAP接口，，，，，，但当MAC表项较多时，，，，，，切换时代，，，，，，发往接入装备的部分流量还会继续使用Peer Link口，，，，，，由于MLAG系统的防环机制，，，，，，对端装备会开启单向隔离（Peer Link口报文不往下联口转），，，，，，就会造成断流。。。。。。为了能快速收敛，，，，，，接纳单向隔离同时不阻断单播报文，，，，，，但这样可能造成下联接入装备收到重复报文。。。。。。例如，，，，，，装备1和装备2通过设置M-LAG组成M-LAG系统。。。。。。下联装备的请求报文通过装备1转发，，，，，，此时装备1学习到下联装备的MAC但还未同步至装备2。。。。。。若是应答报文由装备2转发，，，，，，则装备2会将该报文从VAP口和Peer Link口泛洪，，，，，，装备1从Peer Link口收到报文后查找MAC地点表可以查到下联装备的MAC，，，，，，也会通过VAP口转发报文。。。。。。此时下联装备就会收到两份重复的应答报文。。。。。。

开启快速收敛模式时，，，，，，会加速故障恢复收敛性能，，，，，，但可能保存瞬间重复报文，，，，，，当在某些场景时，，，，，，不希望泛起重复报文，，，，，，则可以选择关闭快速收敛模式。。。。。。

设置双归接入IP网络

1. 组网需求

设置双归接入IP网络。。。。。。

2. 组网图

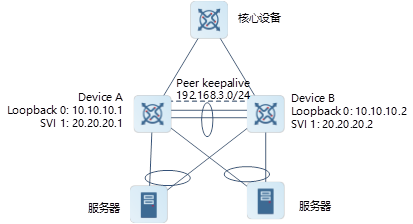

图1-6 设置双归接入IP组网图

3. 设置要点

l 所有装备设置接口IP地点。。。。。。

l Device A、Device B和焦点设置动态路由协议，，，，，，如OSPF。。。。。。

4. 设置办法

# 在DeviceA上面设置VAP域。。。。。。

Device A> enable

Device A# configure terminal

Device A(config)# vap domain 1

Device A(config-vap-domain)# exit

# 设置数据备份通道、双主检测通道。。。。。。

Device A(config)# interface loopback 0

Device A(config-if-Loopback 0)# ip address 10.10.10.1/32

Device A(config-if-Loopback 0)# exit

Device A(config)# vap domain 1

Device A(config-vap-domain)# data-sync local 20.20.20.1 peer 20.20.20.2

Device A(config-vap-domain)# peer-keepalive local 192.168.3.1 peer 192.168.3.2

Device A(config-vap-domain)# no fast-convergence

Device A(config-vap-domain)# exit

Device A(config)# int vlan 1

Device A(config-if-VLAN 1)# ip address 20.20.20.1/24

Device A(config-if-VLAN 1)# exit

Device A(config)# ip route 10.10.10.2 255.255.255.255 20.20.20.2

Device A(config)# interface gigabitethernet 0/1

Device A(config-if-GigabitEthernet 0/1)# no switchport

Device A(config-if-GigabitEthernet 0/1)# ip address 192.168.3.1/24

# 设置Peer Link AP端口：AP 1，，，，，，成员GigabitEthernet 0/4、GigabitEthernet 0/5。。。。。。

Device A(config)# interface aggregateport 1

Device A(config-if-AggregatePort 1)# switchport mode trunk

Device A(config-if-AggregatePort 1)# peer-link

Device A(config-if-AggregatePort 1)# exit

Device A(config)# interface gigabitethernet 0/4

Device A(config-if-GigabitEthernet 0/4)# port-group 1 mode active

Device A(config-if-GigabitEthernet 0/4)# exit

Device A(config)# interface gigabitethernet 0/5

Device A(config-if-GigabitEthernet 0/5)# port-group 1 mode active

# 设置VAP 2：下联接口GigabitEthernet 0/2加入AP2，，，，，，且AP2加入虚拟AP组2。。。。。。

Device A(config)# interface gigabitethernet 0/2

Device A(config-if-GigabitEthernet 0/2)# port-group 2 mode active

Device A(config-if-GigabitEthernet 0/2)# exit

Device A(config)# interface aggregateport 2

Device A(config-if-AggregatePort 2)# switchport access vlan 2

Device A(config-if-AggregatePort 2)# vap 2

# 设置VAP 3：下联接口GigabitEthernet 0/3加入AP3，，，，，，且AP3加入虚拟AP组3。。。。。。

Device A(config)# interface gigabitethernet 0/3

Device A(config-if-GigabitEthernet 0/3)# port-group 3 mode active

Device A(config-if-GigabitEthernet 0/3)# exit

Device A(config)# interface aggregateport 3

Device A(config-if-AggregatePort 3)# switchport access vlan 3

Device A(config-if-AggregatePort 3)# vap 3

# 设置VRRP双活网关。。。。。。

Device A(config)# vlan 2

Device A(config-vlan)# exit

Device A(config)# interface vlan 2

Device A(config-if-VLAN 2)# ip address 30.30.2.1/24

Device A(config-if-VLAN 2)# vrrp 1 ip 30.30.2.1

Device A(config-if-VLAN 2)# vrrp mode dual-active

Device A(config-if-VLAN 2)# exit

Device A(config)# vlan 3

Device A(config-vlan)# exit

Device A(config)# interface vlan 3

Device A(config-if-VLAN 2)# ip address 30.30.3.1/24

Device A(config-if-VLAN 2)# vrrp 1 ip 30.30.3.1

Device A(config-if-VLAN 2)# vrrp mode dual-active

# 设置Monitor Link，，，，，，上联口是GigabitEthernet 0/1，，，，，，下联口是GigabitEthernet 0/2和GigabitEthernet 0/3。。。。。。

Device A(config)# link state track 1 up-delay 60

Device A(config)# interface gigabitethernet 0/1

Device A(config-if-GigabitEthernet 0/1)# link state group 1 upstream

Device A(config-if-GigabitEthernet 0/1)# exit

Device A(config)# interface gigabitethernet 0/2

Device A(config-if-GigabitEthernet 0/2)# link state group 1 downstream

Device A(config-if-GigabitEthernet 0/2)# exit

Device A(config)# interface gigabitethernet 0/3

Device A(config-if-GigabitEthernet 0/3)# link state group 1 downstream

# 在DeviceB上面设置。。。。。。

Device B> enable

Device B# configure terminal

# 设置VAP域。。。。。。

Device B(config)# vap domain 1

Device B(config-vap-domain)# exit

# 设置数据备份通道、双主检测通道。。。。。。

Device B(config)# interface loopback 0

Device B(config-if-Loopback 0)# ip address 10.10.10.2/32

Device B(config-if-Loopback 0)# exit

Device B(config)# vap domain 1

Device B(config-vap-domain)# data-sync local 20.20.20.2 peer 20.20.20.1

Device B(config-vap-domain)# peer-keepalive local 192.168.3.2 peer 192.168.3.1

Device B(config-vap-domain)# exit

Device B(config)# int vlan 1

Device B(config-if-VLAN 1)# ip address 20.20.20.2/24

Device B(config-if-VLAN 1)# exit

Device B(config)# ip route 10.10.10.1 255.255.255.255 20.20.20.1

Device B(config)# interface gigabitethernet 0/1

Device A(config-if-GigabitEthernet 0/1)# no switchport

Device B(config-if-GigabitEthernet 0/1)# ip address 192.168.3.2/24

# 设置Peer Link AP端口：AP 1，，，，，，成员GigabitEthernet0/4、GigabitEthernet 0/5。。。。。。

Device B(config)# interface aggregateport 1

Device B(config-if-AggregatePort 1)# switchport mode trunk

Device B(config-if-AggregatePort 1)# peer-link

Device B(config-if-AggregatePort 1)# exit

Device B(config)# interface gigabitethernet 0/4

Device B(config-if-GigabitEthernet 0/4)# port-group 1 mode active

Device B(config-if-GigabitEthernet 0/4)# exit

Device B(config)# interface gigabitethernet 0/5

Device B(config-if-GigabitEthernet 0/5)# port-group 1 mode active

# 设置VAP 2：下联接口GigabitEthernet 0/2加入AP2，，，，，，且AP2加入虚拟AP组2。。。。。。

Device B(config)# interface gigabitethernet 0/2

Device B(config-if-GigabitEthernet 0/2)# port-group 2 mode active

Device B(config-if-GigabitEthernet 0/2)# exit

Device B(config)# interface aggregateport 2

Device B(config-if-AggregatePort 2)# switchport access vlan 2

Device B(config-if-AggregatePort 2)# vap 2

# 设置VAP 3：下联接口GigabitEthernet 0/3加入AP3，，，，，，且AP3加入虚拟AP组3。。。。。。

Device B(config)# interface gigabitethernet 0/3

Device B(config-if-GigabitEthernet 0/3)# port-group 3 mode active

Device B(config-if-GigabitEthernet 0/3)# exit

Device B(config)# interface aggregateport 3

Device B(config-if-AggregatePort 3)# switchport access vlan 3

Device B(config-if-AggregatePort 3)# vap 3

# 设置VRRP双活网关。。。。。。

Device B(config)# vlan 2

Device B(config-vlan)# exit

Device B(config)# interface vlan 2

Device B(config-if-VLAN 2)# ip address 30.30.2.2/24

Device B(config-if-VLAN 2)# vrrp 1 ip 30.30.2.1

Device B(config-if-VLAN 2)# vrrp mode dual-active

Device B(config-if-VLAN 2)# exit

Device B(config)# vlan 3

Device B(config-vlan)# exit

Device B(config)# interface vlan 3

Device B(config-if-VLAN 2)# ip address 30.30.3.2/24

Device B(config-if-VLAN 2)# vrrp 1 ip 30.30.3.1

Device B(config-if-VLAN 2)# vrrp mode dual-active

# 设置Monitor Link，，，，，，上联口是GigabitEthernet 0/1，，，，，，下联口是GigabitEthernet 0/2和GigabitEthernet 0/3。。。。。。

Device B(config)# link state track 1 up-delay 60

Device B(config)# interface gigabitethernet 0/1

Device B(config-if-GigabitEthernet 0/1)# link state group 1 upstream

Device B(config-if-GigabitEthernet 0/1)# exit

Device B(config)# interface gigabitethernet 0/2

Device B(config-if-GigabitEthernet 0/2)# link state group 1 downstream

Device B(config-if-GigabitEthernet 0/2)# exit

Device B(config)# interface gigabitethernet 0/3

Device B(config-if-GigabitEthernet 0/3)# link state group 1 downstream

5. 验证设置效果

# 审查Device A的VAP接口及其状态是否准确。。。。。。

Device A# show vap summary

M-LAG domain　　　　　: 1

M-LAG role　　　　　　: Master

Local address　　　　 : 20.20.20.1

Peer address　　　　　: 20.20.20.2

Negotiation status　　: ok

Peer keepalive status : alive

Peer-link　　　　 Status

-----------------------------

Ag 1　　　　　　　UP

Group ID　VAP Port　Local-Status　Peer-Status

--------------------------------------------------

2　　　　 Ag 2　　　UP　　　　　　UP

3　　　　 Ag 3　　　UP　　　　　　UP

# 审查Device B的VAP接口及其状态是否准确。。。。。。

Device B# show vap summary

M-LAG domain　　　　　: 1

M-LAG role　　　　　　: Slave

Local address　　　　 : 20.20.20.2

Peer address　　　　　: 20.20.20.1

Negotiation status　　: ok

Peer keepalive status : alive

Peer-link　　　　 Status

-----------------------------

Ag 1　　　　　　　UP

Group ID　VAP Port　Local-Status　Peer-Status

--------------------------------------------------

2　　　　 Ag 2　　　UP　　　　　　UP

3　　　　 Ag 3　　　UP　　　　　　UP

6. 设置文件

l Device A的设置文件

!

link state track 1 up-delay 60

!

interface GigabitEthernet 0/1

no switchport

link state group 1 upstream

ip address 192.168.3.1 255.255.255.0

!

interface GigabitEthernet 0/2

port-group 2 mode active

link state group 1 downstream

!

interface GigabitEthernet 0/3

port-group 3 mode active

link state group 1 downstream

!

interface GigabitEthernet 0/4

port-group 1 mode active

!

interface GigabitEthernet 0/5

port-group 1 mode active

!

interface AggregatePort 1

no mac-address-learning

switchport mode trunk

peer-link

!　　　　

interface AggregatePort 2

switchport access vlan 2

vap 2

!

interface AggregatePort 3

switchport access vlan 3

vap 3

!

interface Loopback 0

ip address 10.10.10.1 255.255.255.255

!

interface VLAN 1

ip address 20.20.20.1 255.255.255.0

!

interface VLAN 2

ip address 30.30.2.1 255.255.255.0

vrrp 1 ip 30.30.2.1

vrrp mode dual-active

!

interface VLAN 3

ip address 30.30.3.1 255.255.255.0

vrrp 1 ip 30.30.3.1

vrrp mode dual-active

!

vap domain 1

data-sync local 20.20.20.1 peer 20.20.20.2

peer-keepalive local 192.168.3.1 peer 192.168.3.2

!

l Device B的设置文件

!

link state track 1 up-delay 60

!

interface GigabitEthernet 1/0/1

no switchport

link state group 1 upstream

ip address 192.168.3.2 255.255.255.0

!

interface GigabitEthernet 1/0/2

port-group 2 mode active

link state group 1 downstream

!

interface GigabitEthernet 1/0/3

port-group 3 mode active

link state group 1 downstream

!

interface GigabitEthernet 1/0/4

port-group 1 mode active

!

interface GigabitEthernet 1/0/5

port-group 1 mode active

!

interface AggregatePort 1

no mac-address-learning

switchport mode trunk

peer-link

!　　　　

interface AggregatePort 2

switchport access vlan 2

vap 2

!

interface AggregatePort 3

switchport access vlan 3

vap 3

!

interface Loopback 0

ip address 10.10.10.2 255.255.255.255

!

!

interface VLAN 1

ip address 20.20.20.2 255.255.255.0

!

interface VLAN 2

ip address 30.30.2.2 255.255.255.0

vrrp 1 ip 30.30.2.1

vrrp mode dual-active

!

interface VLAN 3

ip address 30.30.3.2 255.255.255.0

vrrp 1 ip 30.30.3.1

vrrp mode dual-active

!

vap domain 1

data-sync local 20.20.20.2 peer 20.20.20.1

peer-keepalive local 192.168.3.2 peer 192.168.3.1

!

您可能还关注的问题

售前咨询
售后服务
意见反响

AGGAME·(中国区)集团官方网站

返回顶部

收起

文档AI助手

文档评价

该资料是否解决了您的问题？？？？？？？？

您对目今页面的知足度怎样？？？？？？？？

不咋滴

很是好

您知足的缘故原由是（多�。。。。。。�？？？？？？？？

您对文档是否尚有其它的问题或建议？？？？？？？？

为尽快解决问题，，，，，，请您留下联系方法以便回复

邮箱

手机号

谢谢您的反�。。。。。。�

AGGAME·(中国区)集团官方网站

AGGAME·(中国区)集团官方网站

AGGAME·(中国区)集团官方网站

请选择服务项目

售前咨询

售后服务

意见反响

更多联系方法

【网站地图】【sitemap】
